【鋰電世界】  極片孔隙率是指極片輥壓后內(nèi)部孔隙的體積占輥壓后極片總體積的百分率。極片孔隙率過(guò)低會(huì)降低電解液量對(duì)極片浸潤(rùn)速率，影響電池性能發(fā)揮，過(guò)高會(huì)降低電池能量密度，浪費(fèi)有效空間。不能為了追求能量密度而過(guò)度提高壓實(shí)密度。

    孔隙率的測(cè)試可以采用壓汞法、氮吸附、吸液法、估算法等，壓汞法為常用方法。吸液法習(xí)具體操作步驟如下：裁取適量極片，并計(jì)量所述極片的質(zhì)量m0；計(jì)量所述極片的體積礦：將所述極片放置到容器中，所述容器內(nèi)設(shè)置有電解液或其他溶劑(溶劑密度為p)，將所述極片完全浸泡，并浸泡一定時(shí)間；取出所述極片，放置于濾紙上，吸拭至恒重，計(jì)量所述極片的質(zhì)量m1；根據(jù)公式ε=（m1-m0）/pv×100%，計(jì)算極片的孔隙率ε。估算法較為簡(jiǎn)單，根據(jù)材料的真密度與極片壓實(shí)密度的差值可以估算極片的孔隙率。

    極片孔隙率計(jì)算方程式如下：極片孔隙率(%)=（混合物真密度一極片壓實(shí)密度）／混合物真密度×100% 。表1給出了三元材料和鈷酸鋰在不同壓實(shí)密度下的孔隙率，。表1的計(jì)算基礎(chǔ)力：三元極片中包含95%的三元材料，3%導(dǎo)電劑，2%黏結(jié)劑（均為質(zhì)量分?jǐn)?shù)），三元材料的真密度為4.8g·cm-3，導(dǎo)電劑的密度為1.9g·cm-3左右，黏結(jié)劑的密度為1.78g·cm-3，那么混合物的真密度約為4.65g·cm-3。鈷酸鋰極片中包含95%的鈷酸鋰，3%導(dǎo)電劑，2%黏結(jié)劑，LiC002的真密度為5.lg·cm-3，導(dǎo)電劑的密度為1.9g·cm-3左右，黏結(jié)劑的密度為1.78g·cm-3，那么混合物的真密度約為4.94g·cm-3。

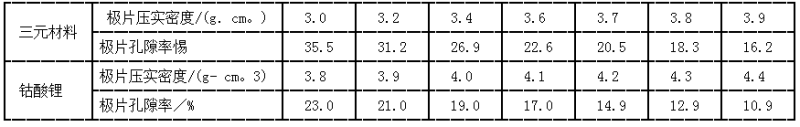

三元材料和鈷酸鋰在不同壓實(shí)密度下的孔隙率典型值
