【鋰電世界】 三元材料比表面積測(cè)試中，樣品的預(yù)處理一般是指樣品中水分和表面雜質(zhì)的脫除，通常采用的方法是120 0C高溫加熱，同時(shí)用高純氮?dú)鈱?duì)材料表面進(jìn)行吹掃（真空狀態(tài)下最佳）。

    具體的處理措施因所選儀器廠家設(shè)備而異，不同比表面儀廠家會(huì)配置不同的樣品處理裝置。表1是對(duì)三元材料中間產(chǎn)品前驅(qū)體比表面積測(cè)試時(shí)有無進(jìn)行高溫脫氣處理測(cè)試結(jié)果的對(duì)比，其中所用三元材料前驅(qū)體樣品的初始水分含量為0.374%，該測(cè)試為同一人員在同一臺(tái)儀器操作（儀器可同時(shí)進(jìn)行三個(gè)樣品測(cè)試），保證稱樣量大于樣品管球形體積的2/3，但不超出球形管。樣品預(yù)處理方式為：在比表面積脫氣站上對(duì)樣品進(jìn)行高溫加熱(120℃)2h，加熱造程中同時(shí)對(duì)樣品進(jìn)行高純氮?dú)獗砻娲祾撸敝翗悠芳訜岷罄鋮s下來停止氮?dú)獯祾撸缓蠓Q量測(cè)試。

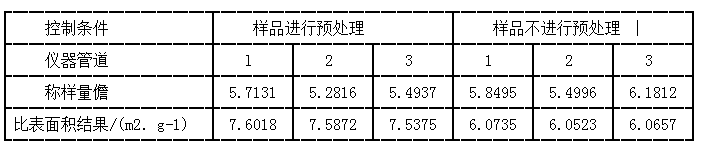

樣品有無預(yù)處理對(duì)比三元材料表面積測(cè)試結(jié)果的影響

    由表1中測(cè)誡結(jié)果可知，在對(duì)三元材料比表面積進(jìn)行測(cè)試時(shí)，水分以及混雜在材料中其他氣體的存在，會(huì)導(dǎo)致材料比表面積測(cè)試結(jié)果偏低。原因是材料中水分及其他氣體的存在會(huì)占據(jù)一定的空隙，測(cè)試中會(huì)使吸附量減少，從而導(dǎo)致測(cè)試結(jié)果偏低。另外，當(dāng)水分含量太高時(shí)，會(huì)使測(cè)試過程中真空度達(dá)不到要求，最終導(dǎo)致測(cè)不出結(jié)果或測(cè)試結(jié)果異常。可見，測(cè)試前對(duì)樣品進(jìn)行預(yù)處理是很有必要的，尤其是在不清楚所測(cè)樣品具體情況的前提下。
